Υπηρεσία εξατομικευμένης εμβολιαστικής κατασκευής FCE S Εμπειρογνωμοσύνη για δοχεία

Ανάπτυξη περιπτώσεων δοχείου λιπαντικού πετρελαίου για εξωτερικά ηλιακά πάνελ

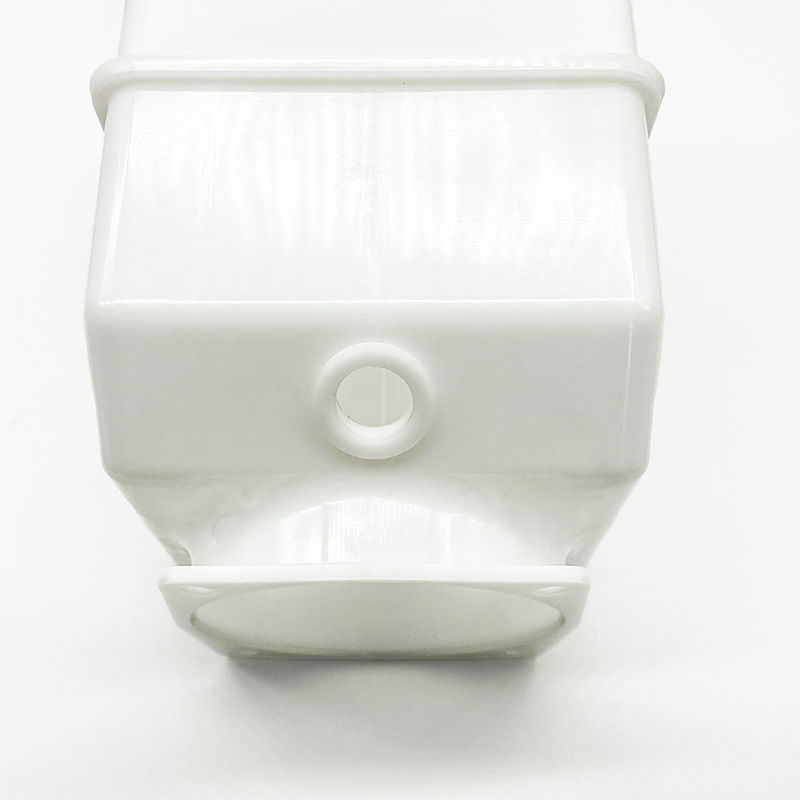

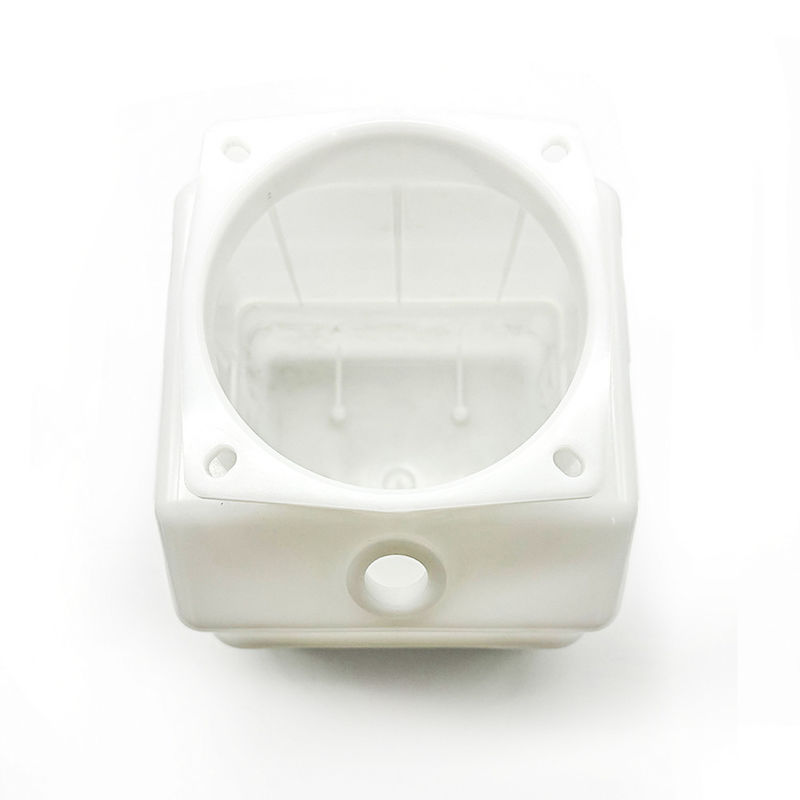

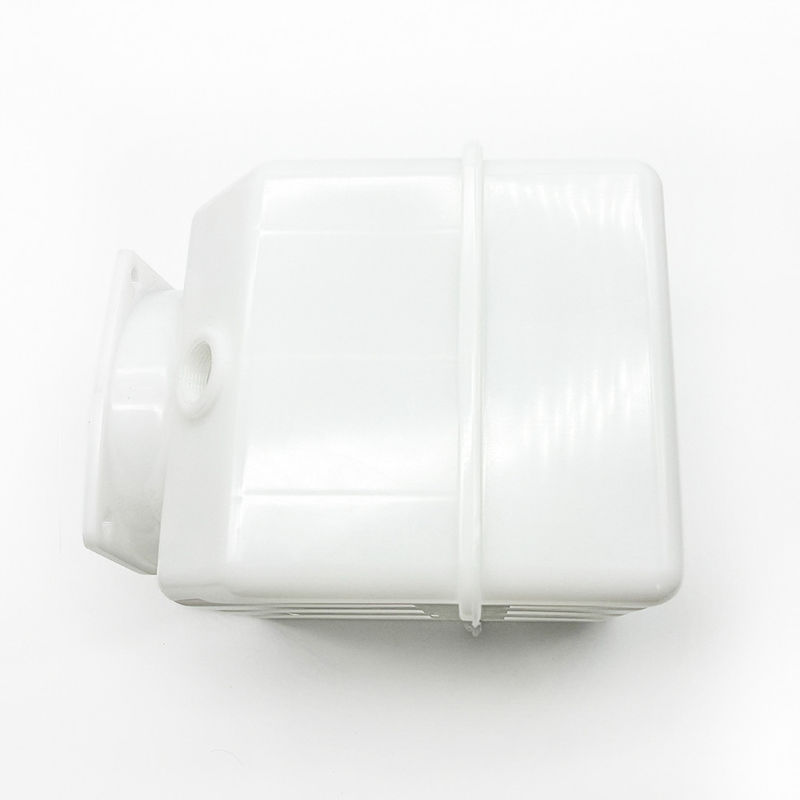

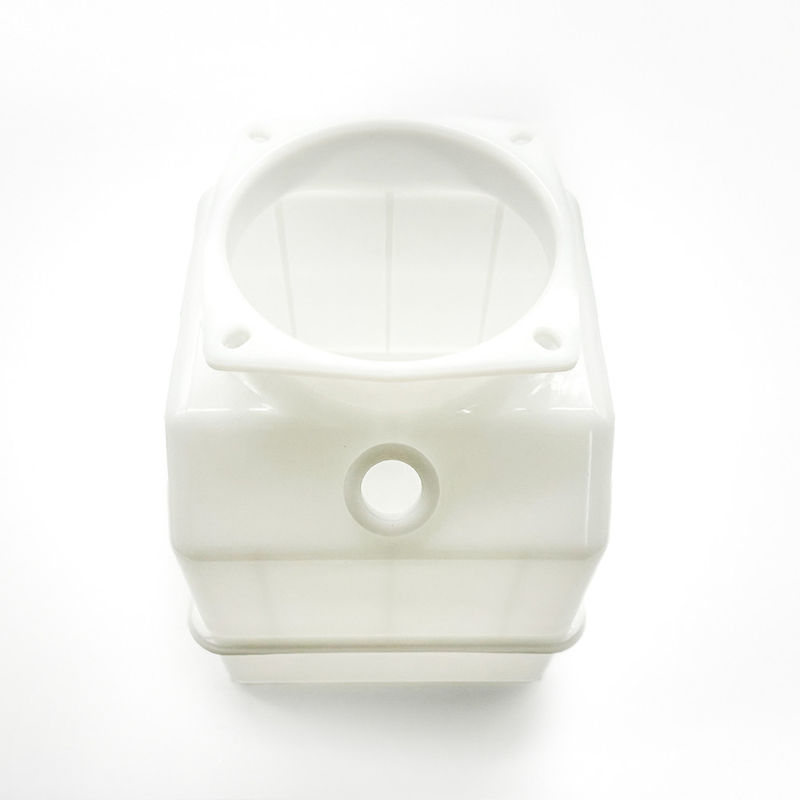

Στο πλαίσιο του έργου αυτού, η FCE ανέλαβε την ανάπτυξη ενός δοχείου λιπαντικού πετρελαίου για εξωτερικούς ηλιακούς συλλέκτες.και διαδικασίες παραγωγήςΤο σώμα του δοχείου πρέπει να είναι κατασκευασμένο από PET και πρέπει να είναι ανθεκτικό στην όξινη βροχή και την υπεριώδη ακτινοβολία.Η επίπεδη επιφάνεια του επιπέδου του δοχείου και ο σχεδιασμός της τρύπας εξαερισμού απαιτούσαν αυστηρή προσοχήΗ ομάδα μας διεξήγαγε σε βάθος βελτιστοποιήσεις και επαναλαμβανόμενες επικυρώσεις σε όλη τη διαδικασία ανάπτυξης.

Προηγούμενο έργο και απαιτήσεις

Ο πελάτης απαιτούσε το επάνω μέρος του δοχείου να έχει υψηλή επίπεδη, επειδή χρησιμεύει ως επιφάνεια τοποθέτησης που επηρεάζει την επίδραση σφράγισης.τονίζουν ότι το υλικό του δοχείου πρέπει να είναι ανθεκτικό στην όξινη βροχή και την υπεριώδη ακτινοβολίαΕπιπλέον, υπάρχει ένα άνοιγμα εξαερισμού στην επάνω πλευρά του δοχείου, το οποίο πρέπει να επιτρέπει τον εξαερισμό χωρίς να εισέρχεται νερό, εμποδίζοντας τους περιβαλλοντικούς παράγοντες να επηρεάζουν το λάδι στο εσωτερικό.

Προκλήσεις στην επιλογή υλικού και στο σχεδιασμό

Βάσει των απαιτήσεων του πελάτη, το PET επιλέχθηκε ως το κύριο υλικό για το σώμα του δοχείου.Παρόλα αυτάΗ επιλογή του υλικού ήταν μόνο το πρώτο βήμα. Οι μεγαλύτερες προκλήσεις σχεδιασμού ήταν η επίτευξη της απαιτούμενης επίπεδης επιφάνειας στην κορυφή του δοχείου και η διασφάλιση της λειτουργικότητας της τρύπας εξαερισμού.

• Δύο τμήματα σχεδιασμού και λύσης συγκόλλησης
  Λόγω του εσωτερικού σχεδιασμού του δοχείου, που έχει δομές αντίστροφης κλειδώσεως, και του μικρού ανοίγματος, αποφασίσαμε να χωρίσουμε το δοχείο σε δύο μέρη και να τα συγκολλήσουμε μαζί.Επιλέξαμε την υπερηχητική συγκόλληση.Ωστόσο, με ύψος 350 mm, οι συμβατικές υπερηχητικές συχνότητες 15kHz και 20kHz δεν μπορούσαν να μεταφέρουν αποτελεσματικά ενέργεια στην γραμμή συγκόλλησης, με αποτέλεσμα κάποια διαρροή στα συγκολλημένα προϊόντα.

Για την επίλυση αυτού του προβλήματος, προσαρμόσαμε αποφασιστικά το σχεδιασμό, αλλάζοντας από την υπερηχητική συγκόλληση στην καυτή συγκόλληση πλάκας.διασφάλιση της αξιόπιστης συγκόλλησης των άνω και κάτω τμημάτων του δοχείου, λύνοντας τα ζητήματα της σφράγισης και της αντοχής.

• Βελτιστοποίηση της επίπεδης επιφάνειας
  Για να ικανοποιήσουμε την αυστηρή απαίτηση επίπεδης στάθμης 0,1 mm για το άνοιγμα του δοχείου, εκτελέσαμε πολλαπλές προσομοιώσεις ανάλυσης πεπερασμένων στοιχείων με εμβολιασμό με τη χρήση Moldflow.Με τη βελτιστοποίηση του πάχους του τοίχου, σχεδιασμό πύλης, και συμβατά κανάλια ψύξης, και συνδυάζοντας αυτό με μια διαδικασία συσκευασίας πολλαπλών σταδίων, με επιτυχία ελέγξαμε την επίπεδεια του ανοίγματος πάχους 6 mm μέσα σε 0,1 mm.Το αποτέλεσμα αυτό ξεπέρασε τις προσδοκίες του πελάτη, και εντυπωσιάστηκαν πολύ με την καινοτόμο διαδικασία μας.

• Σχεδιασμός τρύπας εξαερισμού
  Για το άνοιγμα αερισμού του δοχείου, το οποίο έπρεπε να είναι αναπνευστικό αλλά αδιάβροχο, κάναμε έρευνα αγοράς και βρήκαμε ένα υδροφοβικό καπάκι που θα μπορούσε να μειώσει σημαντικά το κόστος.Βάσει των προδιαγραφών των νήμων του παρόντος καλύμματοςΗ διαδικασία ανάπτυξης του προϊόντος απλούστευσε και μειώθηκε σημαντικά το κόστος παραγωγής.

Εμπειρογνωμοσύνη και ικανότητες πλήρους διαδικασίας της FCE

Η FCE διαθέτει εκτεταμένη εμπειρία στη διαμόρφωση με ένεση ακριβείας, στο σχεδιασμό σύνθετων δομών και στην ανάπτυξη υψηλής λειτουργικότητας προϊόντων.Η εταιρεία προσφέρει ολοκληρωμένες λύσεις διαδικασίας από την Ε&Α μέχρι την παραγωγή και μπορεί να παρέχει ισχυρή τεχνική υποστήριξη για την κάλυψη των απαιτήσεων των πελατώνΕίμαστε πιστοποιημένοι με τα συστήματα ποιότητας ISO13485 και ITSF16949, εξασφαλίζοντας ότι τα προϊόντα μας πληρούν αυστηρά πρότυπα ποιότητας.

Τα αποτελέσματα και τα σχόλια των πελατών

Μετά από δύο μήνες έρευνας και ανάπτυξης, σχεδιασμού, προσαρμογών της διαδικασίας και επαλήθευσης της παραγωγής, το έργο ολοκληρώθηκε με επιτυχία.Η ομάδα εμπειρογνωμόνων μας απέδειξε πολύ αποτελεσματική συνεργασία καθ'όλη τη διάρκεια της διαδικασίαςΤο τελικό προϊόν όχι μόνο ικανοποιεί τις απαιτήσεις του πελάτη για επίπεδα και σφραγίδες, αλλά επίσης συντομεύει σημαντικά τον κύκλο ανάπτυξης.Παρέχουμε ισχυρή υποστήριξη για την ομαλή κυκλοφορία του προϊόντος του πελάτη και λάβαμε υψηλό έπαινο από την Allearth.

Μέσα από αυτό το έργο, η FCE απέδειξε για άλλη μια φορά την εμπειρία της στην ανάπτυξη πολύπλοκων σχεδίων δομών, στο σφυρηλάτημα με ένεση ακριβείας και σε προκλητικά λειτουργικά προϊόντα.Ανυπομονούμε να υποστηρίξουμε περισσότερους πελάτες στο μέλλον..
